DSTerm - это программа для наблюдения за температурой снимаемой с датчиков Dallas Semiconductor DS18x20.

Для работы системы необходим несложный COM-адаптер, 2-х и более проводной кабель (предпочтительна витая пара 5 кат.) и непосредственно сами датчики.

Стоимость деталей на адаптер выходит около 80 р, датчики DS18B20 от 60 р.

Все датчики соединяются параллельно по DQ, GND и подключаются к COM-адаптеру. При больших расстояниях (более 30 м.) для датчиков может потребоваться внешний источник питания.

COM-адаптер собирается довольно таки быстро.

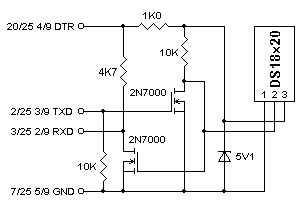

Схема:
