 Инструкция по сборки COM-адаптера для электронного термометра на DS-18B20

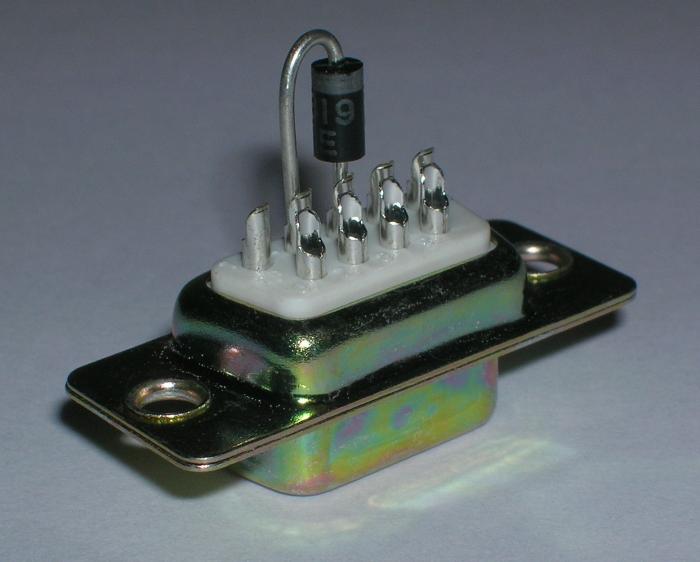

1. Установка диода U2 (1N5817)

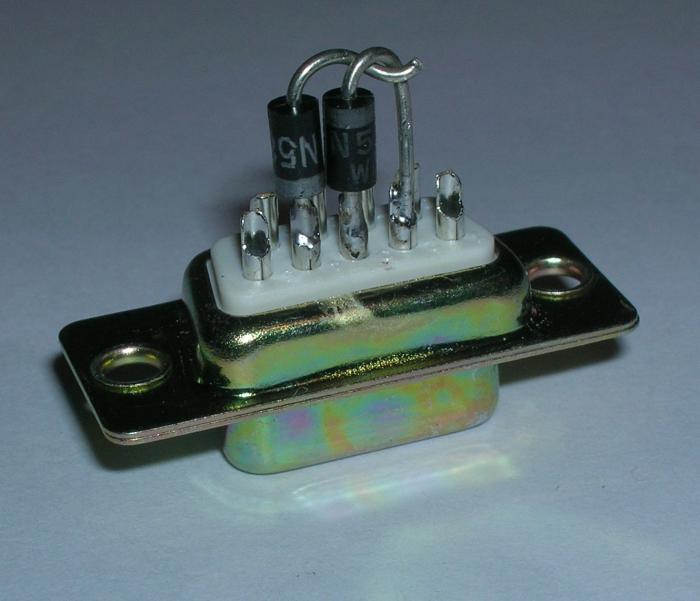

2. Установка диода U4 (1N5817)

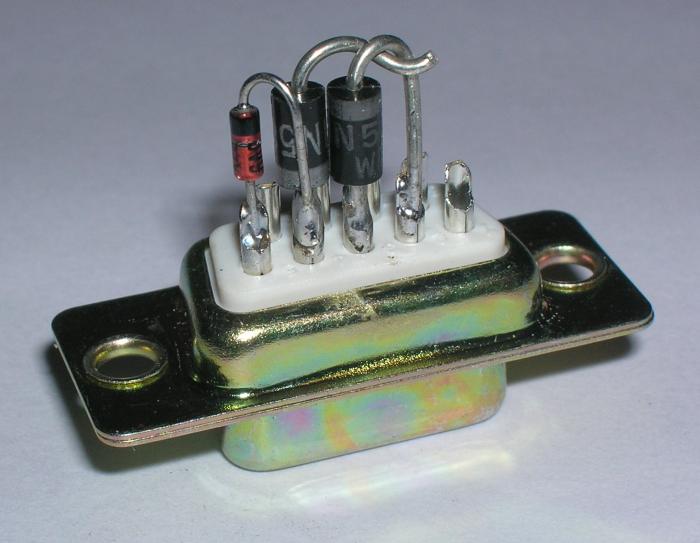

3. Установка стабилитрона U1 (BZX55C3V9)

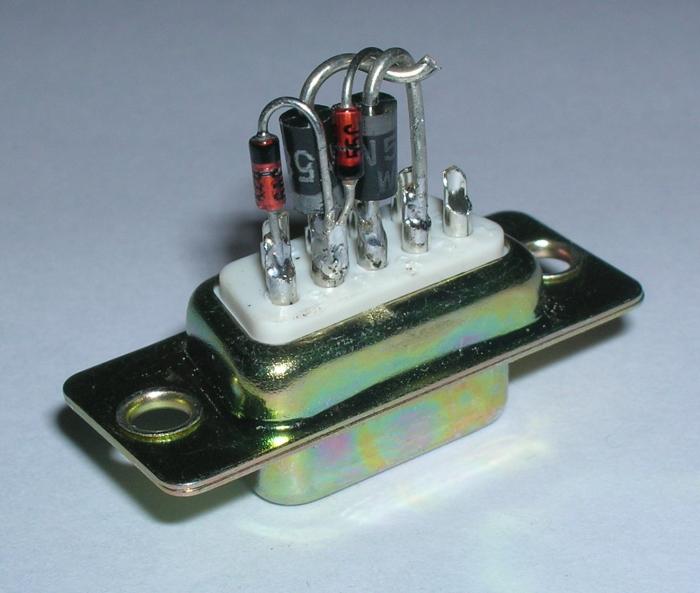

4. Установка стабилитрона U3 (BZX55C6V2)

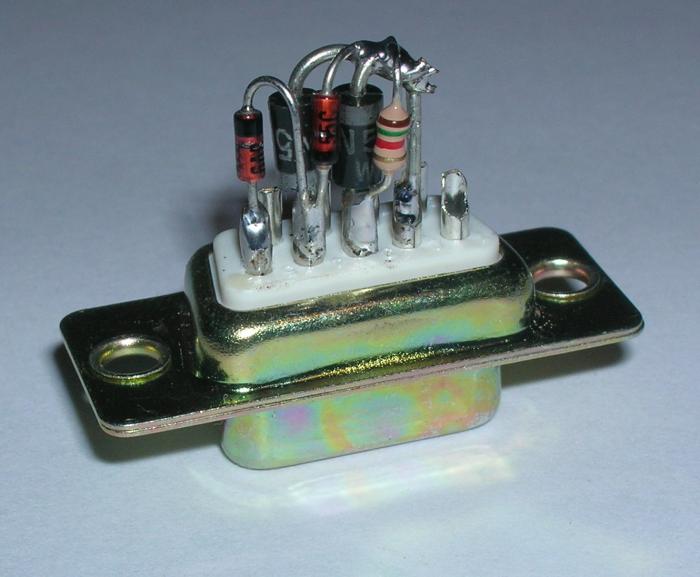

5. Установка резистора R1 (CF-0,125 1,5кОм) и пропайка общего провода

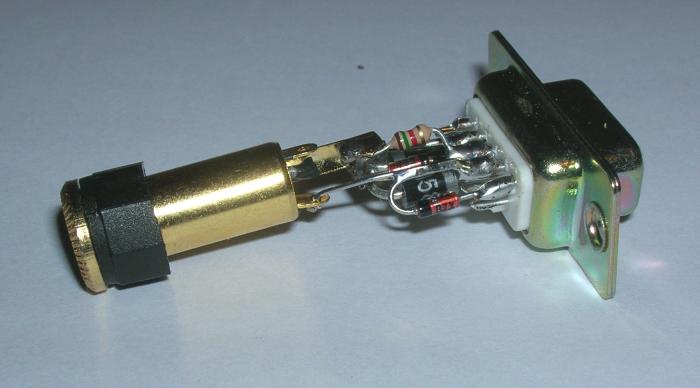

6. Установка разъема для подключения датчика (не обязательно)

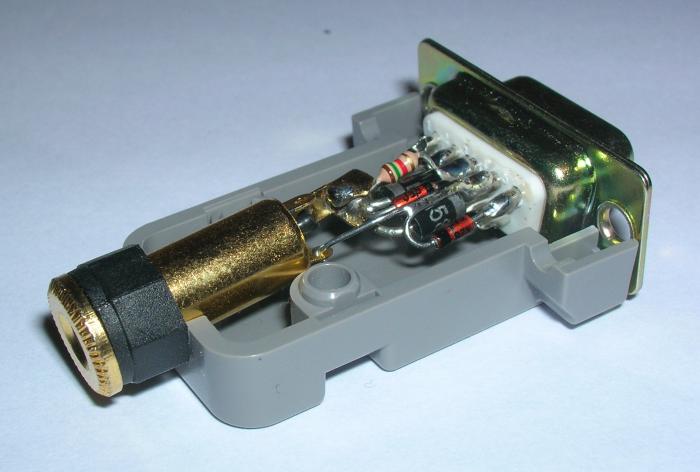

7. Установка конструкции в корпус разъема DB9-F
